气门间隙调整

气门间隙调整顺序（适用于611600050077凸轮轴/611600020027飞轮，
飞轮刻线参见图14）：

 a) 盘车对齐飞轮外边缘刻线标记“1 6”，检查1缸进气间隙是否可调，
如可调，调节第1、4、5缸进气门间隙0.4mm。调节1缸排气门间隙0.5mm
并保持，调节1缸制动间隙1.35mm。如1缸进气间隙不可调，直接执行步
骤d，顺推。

 b) 在飞轮端逆时针盘车，对齐飞轮外边缘刻线标记“2 5”，调节5缸排
气门间隙0.5mm并保持，然后调节5缸制动间隙1.35mm。

 c) 在飞轮端逆时针盘车，对齐飞轮外边缘刻线标记“3 4”，调节3缸排
气门间隙0.5mm并保持，然后调节3缸制动间隙1.35mm。

 d) 在飞轮端逆时针盘车，对齐飞轮外边缘刻线标记“1 6”，调节第2、3、
6 缸进气门间隙0.4mm。调节6缸排气门间隙0.5mm并保持，然后调节6缸
制动间隙1.35mm。

 e) 在飞轮端逆时针盘车，对齐飞轮外边缘刻线标记“2 5”，调节2缸排
气门间隙0.5mm并保持，然后调节2缸制动间隙1.35mm。

 f) 在飞轮端逆时针盘车，对齐飞轮外边缘刻线标记“3 4”，调节 4缸排
气门间隙0.5mm并保持，然后调节4缸制动间隙1.35mm。

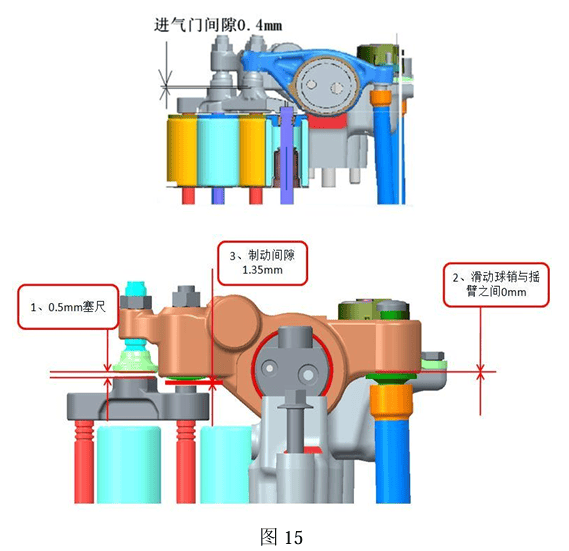

排气门及制动阀间隙调整方法：见图15。

 a）盘车至相应的调整位置（见3.43.1）。

 b）调整排气门间隙：将塞尺插入象脚与气门桥间隙保证0.5mm，旋转调整螺钉使推杆侧摇臂球销与摇臂间隙为零。

c）调节制动阀处间隙为1.35 mm。
