一、电动空压机的的分类及工作原理

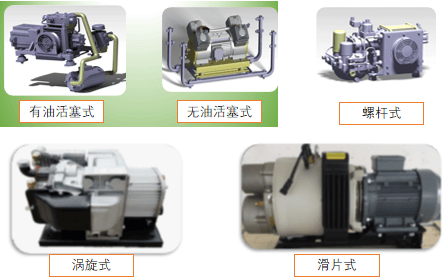

A.电动空压机分类
注：目前市场常用的电动空压机为有油活塞式，由于无油活塞式具有的噪音低等优点，也有开始试用，但成本偏高，技术尚不成熟。
B.活塞式电动空压机结构及工作原理

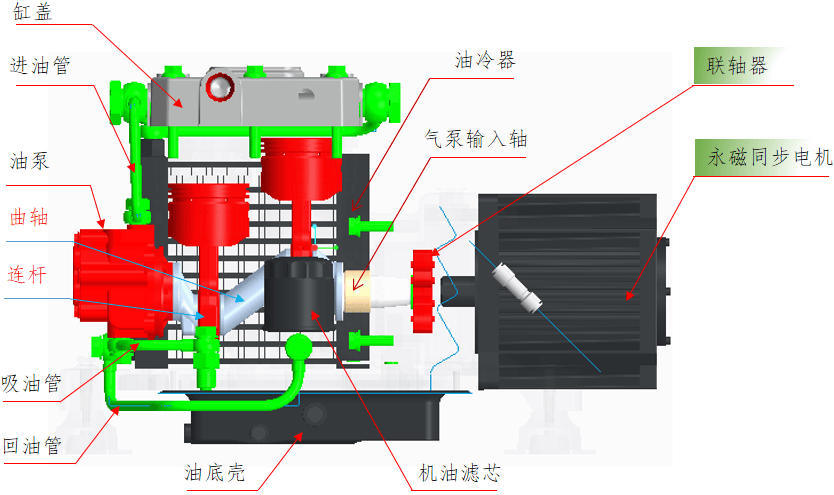

B.1活塞式电动空压机结构

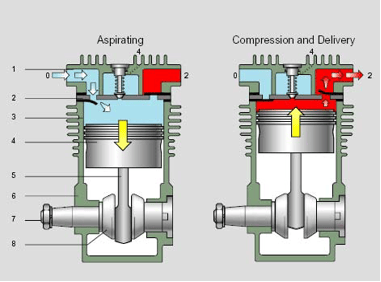

B.2活塞式电动空压机的工作过程

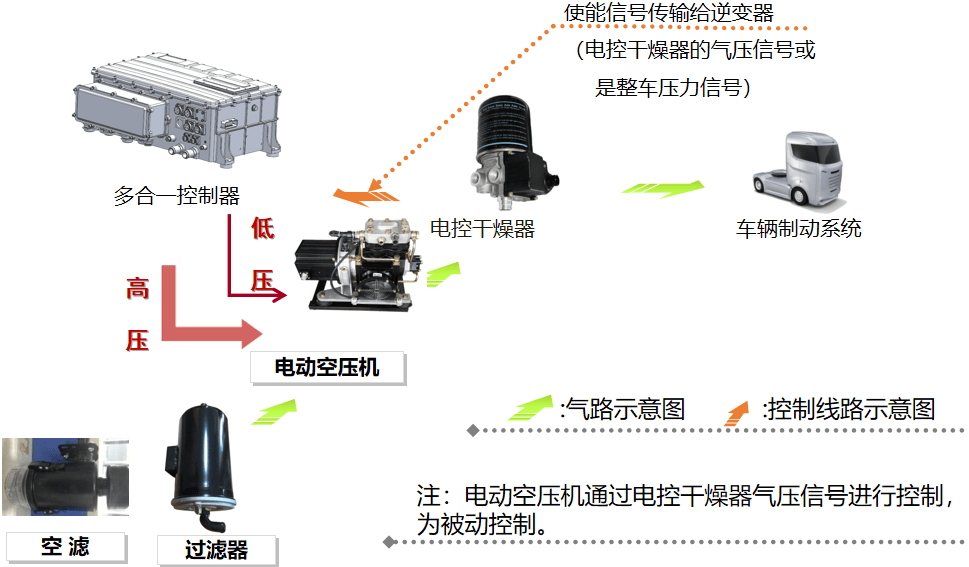

二、电动空压机的控制逻辑
电动空压机控制器（EAC）将动力电池高压直流电逆变成频率和电压符合制动气泵需求的交流电，驱动制动气泵电机工作。
气泵控制器使能由VCU 发送CAN控信号进行使能控制。

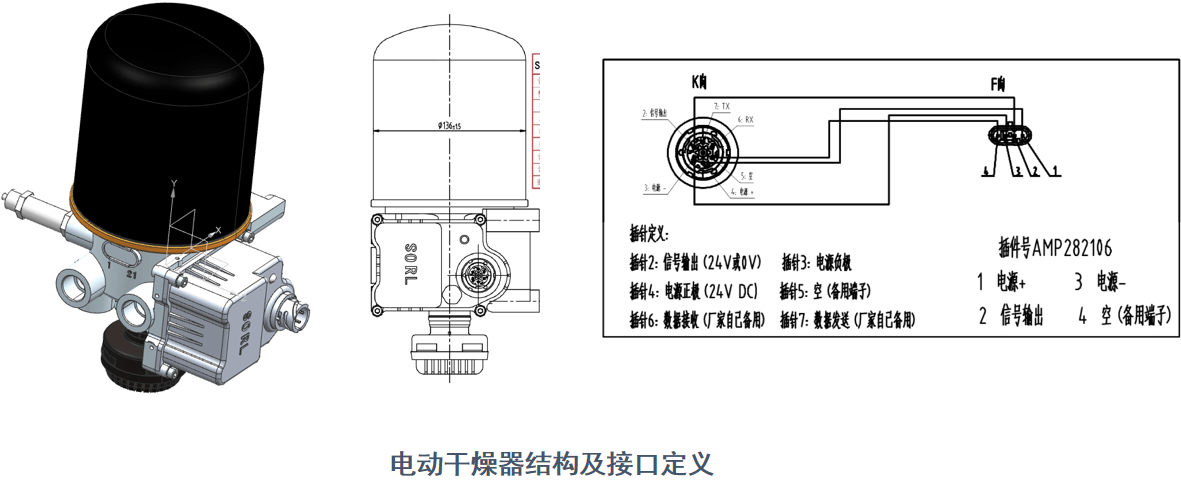

（1）干燥器出口压力高于电控干燥器切断压力时（一般为1Mpa），压力传感器信号硬线给VCU， VCU输出CAN控制信号，断开气泵控制器，气泵停止工作。
（2）干燥器出口压力低于0.68Mpa时， VCU输出CAN控信号，电动气泵控制器使能开始工作，直到干燥器压力达到1Mpa时停止打气。
（3）异常判断。
a、当整车气压低于0.55MPa，且没有接收到高电平时， VCU向气泵控制器发出使能信号，使气泵压力升高到0.75MPa压力时，停止打气，同时发出故障报文，按一级故障处理并上报。
b、当VCU判断出两路气压都低于0.5MPa，并且没有接收到高电平信号时，按三级故障处理并上报。

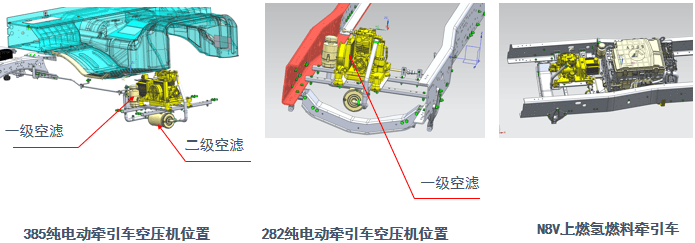

三、电动空压机的在汽车上的布置位置
1.驾驶室下部前置方案
2.侧置方案

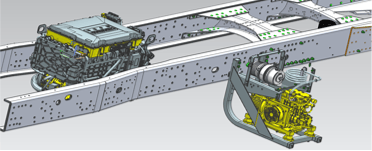

V9未势氢燃料牵引车电动空压机侧置布置方案

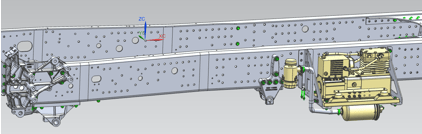

华氢燃料牵引车电动空压机侧置布置方案

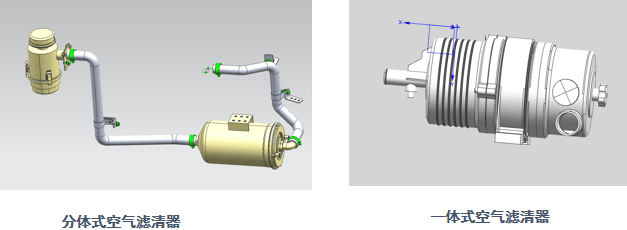

3.空气滤清器结构分类
四、电动空压机的维护及保养

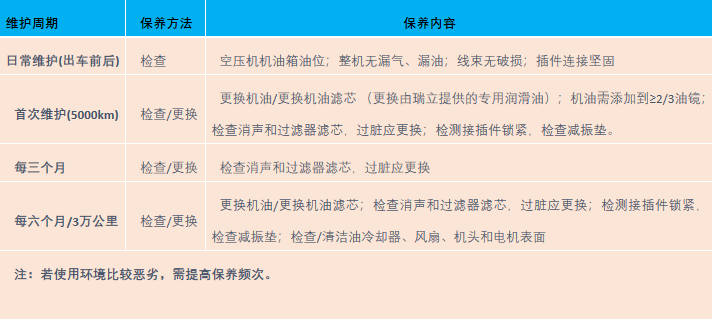

1、例行保养
注意1：实车匹配的其他电动空压机型维修保养工作需参照专用维修作业指导书执行。
注意2：以上保养周期，里程或时间以先到为准，如在灰尘较大或高温高湿环境下工作，压缩机的维修周期应缩短，每年保养时检查相应密封件，并认真检查联轴器垫件，必要时更换。

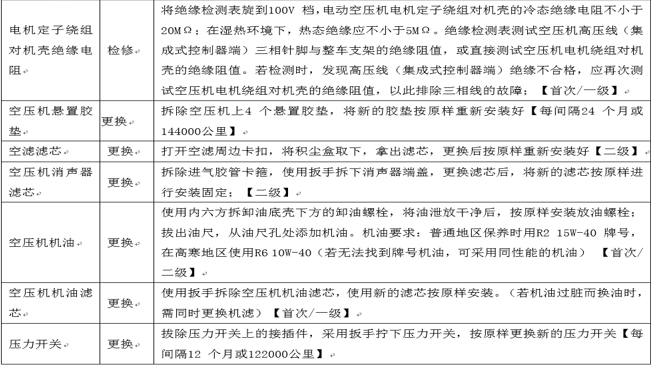

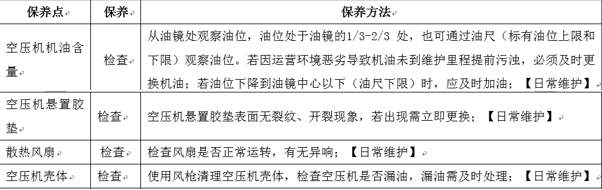

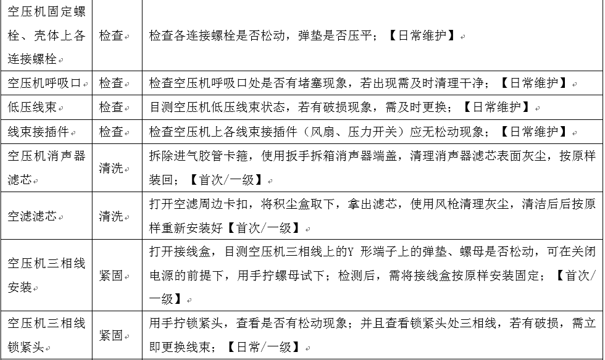

2、保养项目要点
3、换油
请务必使用原厂指定型号的机油，电动空压机在出厂时已经装满了润滑油。
重要提醒：变质的油对空压机的运行是很危险的，若使用不当或错误，则会导致压缩机体的严重损坏，甚至可能引发火灾，必须按照时间表的规定按时换油，换油时，压缩机必须停机，且油是热的，等到压缩机的压力为零时，才能放油。
轻轻旋开加油塞，注意观察是否有剩余内压存在，防止高压气体突然喷出，直到无油沫溢出，在此过程中必须耐心等待，直到泡沫消失。打开油底壳下方的卸油螺栓，把油排放到合适的容器中，按原样安装放油螺栓；拔出油尺，从油尺处添加机油。
特别提醒：压缩机的保养周期会因使用工况不同而产生较大的差异，比如高湿环境、高温环境、高灰尘等恶劣环境下使用其周期需相应缩短，反之可适当延长。
注意：废油容易引起污染和火灾。必须按照当地的相关法律和法规进行收集和处理。
4、故障维修
注意：电动空压机的持有者负有对空压机的维护职责，所有磨损，有缺陷的和已损坏的部件必须立即更换。检查操作和维护需有称职的经过培训的人员进行。排除故障时务必先切断电源，并排净机内压力后方可进行。用户如不胜任对故障的分析和排除时，可与我公司服务人员联系。
